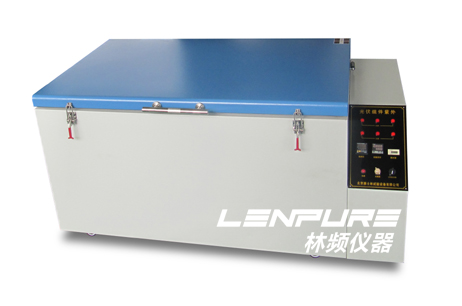

產品用途( Photovoltaic components ultraviolet aging chamber )
|
|
|
光伏組件紫外試驗箱主要規定了光伏組件暴露于紫外幅照環境時，考核其抗紫外幅照能力的試驗，本試驗適用于評估儲存聚合材料和保護層等材料的抗紫外幅照性能。
|
|
|
箱體結構特點
|
|
|
光伏組件紫外試驗箱采用國內首創新外型設計，使設備外觀整體美觀大方；
內室材料使用拉絲SUS304B板，具有耐酸、耐腐蝕易清洗特點；
樣品架可根據需要調節上下的位置；
根據歷史經驗專業設計實驗設備以來，具有合理的風道循環系統，使得箱體內
溫濕度達到最高均勻性；
試件與燈表面平行面距離：最中達到樣品測試波長要求 (試件臺高度可調)
|
|
|
控制器
|
|
|
光伏組件紫外試驗箱采用中外合資企業UVA-340熒光紫外燈為光源，應用荷蘭技術精心設計UVA-340熒光紫外燈為光源，通過模擬自然陽光中的紫外輻射，對材料進行加速耐候性試驗，以獲得材料耐候性的結果。 可對溫度進行自動監控；配置照度計，可通過電壓穩壓器給燈管在進行調壓對光輻照度進行控制，使輻照度穩定在指定照度上，同時對試驗時間進行控制。
|
|
|
符合標準
|
|
|
本試驗箱可滿足：光伏（PV）組件紫外試驗GB/T19394-2003/IEC61345：998和GB/T2423.24-1995模擬地面上的太陽輻射試驗方法。
|
|
|
規格與技術參數
|
|
型 號(CM)
|
LRHS-S-NGF
|
|
性
能
指
標
|
內部尺寸
|
60×127
|
|
有效輻照區域
|
75×188×80
|
|
組件表面溫度
|
60℃
|
|
波動度
|
±2℃
|
|
解析度
|
0.1℃
|
|
燈心距離
|
70mm
|
|
照 度
|
組件測試面產生均勻度為±15%
|
|
控溫方式
|
PID自整定控溫方式
|
|
風 速
|
0.5~1.0m/M
|
|
波 長
|
280~320nm
|
|
光 源
|
美國進口Q-PANLUVA和UVB
|
|
控
制
系
統
|
溫度系統 控制方式
|
通過強制循環通風，平衡調溫法（BTC）。該方法，控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡
|
|
加熱方式
|
采用優質鎳鉻絲加熱器,材質好具有耐腐耐濕效果,同時速度反應大大超于加熱管效率
|
|
控制器
|
原裝進口富士數顯溫度控制器
|
|
循環系統
|
日本進口蝸牛式風機，特點噪音低，效力高；不銹鋼多翼式離心風輪，單循環，設備自身產生臭氧時具有排氣功能把臭氧排到室外
|
|
電源
|
AC220V 50HZ 總功率：約4KW
|
|
附件
|
樣品擱板1件、進口燈管1套、手攜式輻照計1臺
|
|
安全保護
|
安全可靠的接地保護裝置；工作室超溫保護；加熱器短路、過載保護
|
|
